DSP11 (model А)

źródło światła i mocy, W LED • 9, 13

wartość napięcia zasilającego 230AC; na zamówienie: 12VАС, 24VАС, 36VАС

stopień ochrony IP65

stopień ochrony przed uderzeniami mechanicznymi IK07

klasa ochronności I

temperatura barwowa źródła światła 4000К

współczynnik mocy (PFC) 0,95...0,97

temperatura otoczenia
-30°С...+40°С °С (U1)

pliki IES i LDT

Objasnienie oznaczen informacyjnych

Przemysłowa oprawa oświetleniowa LED przeznaczona do oświetlenia pomieszczeń przemysłowych, rolniczych, magazynowych, pomocniczych i innych.

CECHY:

• na zamówienie: napięcia prąd przemienny 12V, 24V, 36V
• na zamówienie: uchwyt montażowy, który umożliwia regulację kierunku oświetlenia
• źródło światła - energooszczędne diody LED - klasa energetyczna "A++"
• na zamówienie: temperatura barwowa - 3000K lub 5000K
• elementy elektroniczne i diody wyłącznie wiodących światowych producentów
• dwa wejścia kablowe do przewodów elektrycznych - przelotowe łączenia w linię
• wysoki stopień ochrony IP, pożarowo bezpieczny, odporne na wstrząsy, odporne na warunki atmosferyczne - ma długą żywotność

BUDOWA:

szczegóły obudowy: odlew aluminiowy
element ochronny przepuszczający światło (modyfikacja):
• przezroczysty, odporny na wstrząsy, stabilizowany na promieniowanie UV poliwęglan
• matowy, odporny na wstrząsy, stabilizowany na promieniowanie UV poliwęglan
siatka ochronna (modyfikacja): stalowy drut
element montażowy (na zamówienie): stal
aparatura sterowania: wbudowany elektroniczny zasilacz VATRA
dławik kablowy: 1 lub 2 szt.
źródło światła: diody LED Osram

kompletowanie: oprawa ze źródłem światła LED

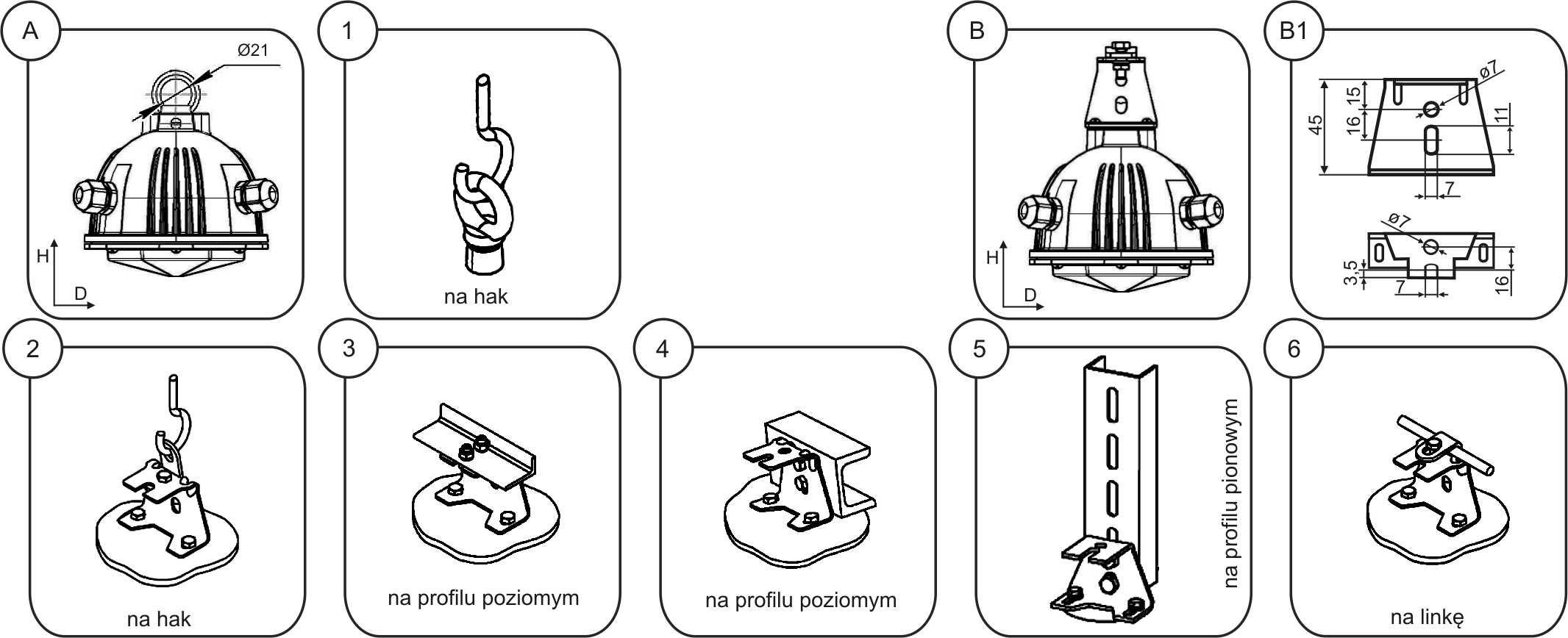

MONTAŻ:

końcowy (jedno wejście kablowe z boku) lub przelotowy (dwa wejścia kablowe z boku) -
• na hak (1 lub 2),
• na poziomy (3 lub 4), lub pionowy (5) profil montażowy,
• na linkę (6).

POŁĄCZENIA ELEKTRYCZNE: końcowe lub przelotowe, kabel Ø6...13mm (przekrój żył 0,5...2,5mm²) lub, na zamówienie, inna średnica.

PRZYKŁAD ZAMÓWIENIA:

VATRA DSP11-9-211 U1 oznaczenie modyfikacji:
1 cyfra • sposób montażu; wykonanie konstrukcyjne:
2- na hak; jedno wejście kablowe z boku
3- na hak; dwa wejścia kablowe z boku
4- na poziomym lub pionowym profilu montażowym, lub na haku, lub na linkę; jedno wejście kablowe z boku
5- na poziomym lub pionowym profilu montażowym, lub na haku, lub na linkę; dwa wejścia kablowe z boku

2 cyfra • 1- stopień ochrony IP65
3 cyfra • kąt rozproszenia światła:
1- 120^О, przezroczysty poliwęglan
4- 120^О, matowy poliwęglan
5- 120^О, matowy poliwęglan z siatką ochroną

U1 - instalacja uniwersalna (dopuszcza się stosowanie na zewnątrz (ulica) i wewnątrz pomieszczeń)

DANE TECHNICZNE:

Typ oprawy	Napięcie, V	Stopień ochrony	Moc, W ±5%	Strumień świetlny, lm ±5%	Kąt świecenia	Wymiary, DxH, mm	Waga, kg ±10%
DSP11-9-211, -311 U1	230 AC	IP65	9	1080	120^O	148x136	0,5
DSP11-9-214, -314 U1	230 AC	IP65	9	1080	120^O	148х167	0,5
DSP11-9-215, -315 U1	230 AC	IP65	9	1080	120^O	148х182	0,65
DSP11-9-411, -511 U1	230 AC	IP65	9	1080	120^O	148x165	0,5
DSP11-9-414, -514 U1	230 AC	IP65	9	1080	120^O	148х195	0,55
DSP11-9-415, -515 U1	230 AC	IP65	9	1080	120^O	148х210	0,7
DSP11-13-211, -311 U1	230 AC	IP65	13	1560	120^O	148x136	0,5
DSP11-13-214, -314 U1	230 AC	IP65	13	1560	120^O	148х167	0,5
DSP11-13-215, -315 U1	230 AC	IP65	13	1560	120^O	148х182	0,65
DSP11-13-411, -511 U1	230 AC	IP65	13	1560	120^O	148x165	0,5
DSP11-13-414, -514 U1	230 AC	IP65	13	1560	120^O	148х195	0,55
DSP11-13-415, -515 U1	230 AC	IP65	13	1560	120^O	148х210	0,7

DSP11 (model А)

Przemysłowa oprawa oświetleniowa LED przeznaczona do oświetlenia pomieszczeń przemysłowych, rolniczych, magazynowych, pomocniczych i innych.
